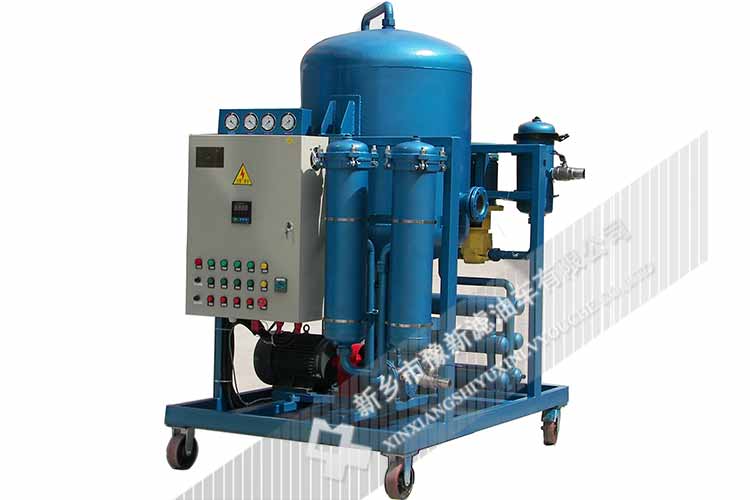

ZJA-50 真空滤油车用途：

　　用于电厂、电站、电力公司、变电工业、冶金、石化、机械、交通、铁路等行业。特别适用于110KV以上大型变电站的变压器现场检修及高等级的新油、进口油、互感器油、超高压变压器油等油品的深度净化处理。也可用于变压器的真空注油及干燥。可现场带电作业，在海拔高地区使用更显优势。

特点:

 ● 双级真空大抽速及先进的脱水、脱气系统，采用大面积立体闪蒸技术，能快速、高效的除去油中的水分、杂质、烃类等有害成分，提高绝缘油的闪点和耐压强度。

● 能够满足安装或检修现场对变压器本体抽真空和真空注油。

● 精密的过滤系统,优质滤芯、液压油滤芯、贺德克滤芯，多级过滤逐级加密，能有效去除油中机械杂质。

● 先进的自动恒温控制系统、自动液位控制系统、自动消泡控制系统、自动压力          保护系统以及精良的配置，保证设备高性能运行。

● 在线滤油，可无人运行，运行状态由指示灯显示。

● 本机人性化设计，低噪音，操作容易，维护间隔长，低能耗节省运行成本。

● 整机设有连锁安全保护，排油系统、真空系统与加热系统连锁，避免误操作带来的不利影响。

可选模式：

● 根据用户的需要可选配PLC智能控制，触摸屏操作，并设动态显示。

● 选配在线式水份检测仪。

● 选配变频器，可根据需要选择流量。

● 选配带累加功能的流量计。

● 选配外接对变压器抽空系统。

● 整机结构可制作成移动式、固定式、拖车式(半轴或双轴)。

● 可制作成全封闭式、遮檐式、帆布蓬、敞开式。

● 根据需要可任意选择设备颜色。

技术参数表

项目 参数 名称 单位 ZJA-30ZJA-50ZJA-100ZJA-150ZJA-200ZJA-300ZJA-500

流量L/H1800300060009000120001800030000

工作真空度MPa-0.08 — -0.099

工作压力MPa≤0.5

恒温控制范围℃ 20 — 80

电源V380V/50Hz(或根据用户需要)

工作噪声dB(A)≤78

加热功率kW30456090135180216

总功率kW35506696142191230

进出口管径mm25324050506580

设备重量Kg60080010001300180021002400

外形尺寸长mm1200125014501600160018001900

宽mm1200125014001600160017001900

高mm1700175018002100215022502300

油击穿电压KV≧70(GB/T507)

油中含水量PPm≤3(GB/T7600)

油中含气量%≤0.05(GB/T423)

过滤精度μm≤3

 设备外形尺寸和设备质量仅供参考，随着产品的不断发展以实物为准。



真空滤油车的选型原则：

A、按用油设备的电压等级选择

根据 GB M 595的规定，220kV及以下充油电气设备用油的净化可采用单级真空滤油车，220kV以上充油电气设各的净化可采用双级真空滤油车。

B、按被净化油品的数量选择

根据用油设备的用油量、现场检修的允许时间要求等选择与真空净油车铭牌标示流量相适应的型号，一般以过滤两个循环不超过8h为宜。

C、按被净化油品的老化程度选择

被净化油品属于运行多年的旧油，或颜色较深、酸值和介损较高的运行油，应选择具有再生功能的真空净油车。

D、按现场使用条件选择

现场工地露天作业时，应选用配有棚罩的封闭型拖车式或移动式真空净油机;室内使用时，可选用无棚罩的敞开型放置式或移动式真空滤油机。
